Computational Fluid Dynamics：ものづくりに不可欠なCFDシミュレーション
Computational Fluid Dynamics (CFD) は、流体の動きをコンピュータ上でシミュレーションする技術であり、自動車、航空機、エネルギー、ライフサイエンスなど、幅広い分野で活用されています。従来の物理実験では再現が困難な流体現象を精密に解析することで、設計の効率化や性能向上に寄与し、現代のものづくりには欠かせない技術となっています。
Computational Fluid Dynamics：シミュレーションの手順
CFDシミュレーションは、以下の3つの主要なステップで実施されます。これらのステップは、シミュレーションの精度と成功において重要な役割を果たします。
1. 前処理
解析の準備段階として、以下の作業を行います。
- 形状モデリング：解析対象の幾何学形状をコンピュータ上に再現します。
- メッシュ生成：計算領域を小さなセル（メッシュ）に分割します。セルのサイズや形状は解析精度に影響を与えるため、適切な設定が求められます。
- 物性値と境界条件の設定：流体の特性（密度、粘性、熱伝導率など）や、流入口・出口の条件、壁面条件を定義します。
前処理の質が結果の精度や計算効率に直結するため、経験と技術が必要です。
2. ソルバー処理
流体の運動を支配する基礎方程式（ナビエ–ストークス方程式など）を数値的に解きます。この段階では、高性能な計算機環境が不可欠であり、近年ではクラウドコンピューティングや分散計算技術が積極的に活用されています。
- 並列計算：大規模な計算を高速化するため、多数のプロセッサを同時に使用します。
- 収束条件の監視：計算の安定性と正確性を確保するため、収束基準を設けます。
3. 後処理
ソルバー処理で得られたデータを可視化して解析を行います。

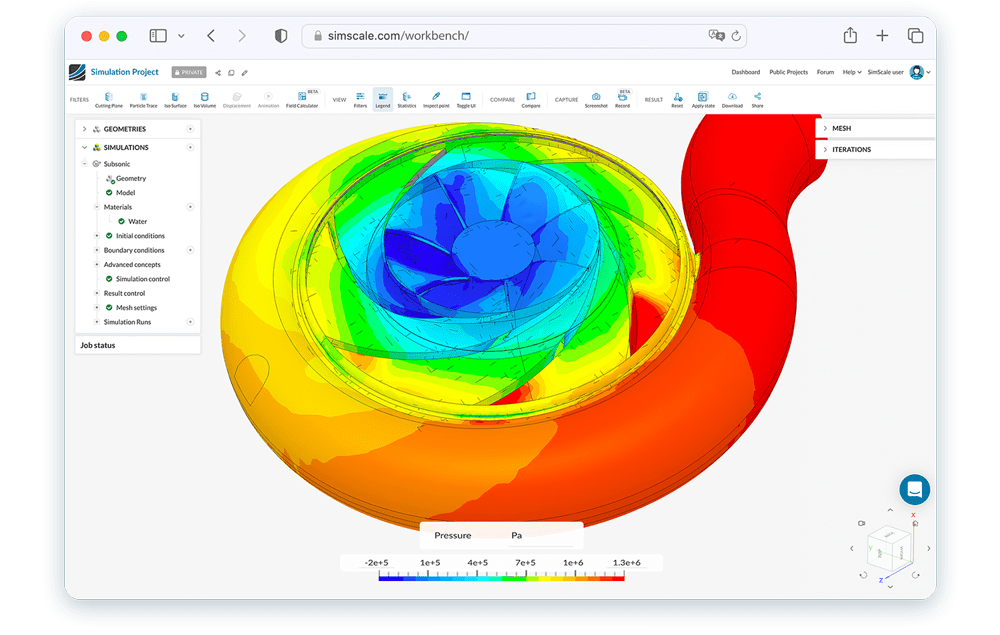

- 可視化ツール：流れの速度、圧力、温度分布などを3Dグラフやアニメーションで表示します。
- 数値データの解析：設計や最適化に必要な情報を抽出します。
直感的な可視化によって、流体挙動の理解が深まり、次の設計プロセスに活用されます。
Computational Fluid Dynamics：適用領域の拡大
CFDの適用範囲は年々広がりを見せています。その主な活用分野は以下の通りです。
自動車・航空機設計
- 車体の空気抵抗の削減。
- 航空機翼の揚力や抗力の解析。
- 電動モビリティのバッテリー冷却システム設計。
風洞実験に代わる手法として、時間とコストを大幅に削減します。
造船・洋上プラント
- 船舶の流体抵抗解析。
- 波浪中での船体の動揺予測。
- 洋上プラントの安全設計。
海洋分野では、CFDを用いた設計最適化が進んでいます。
エネルギー
- 風力発電の風車ブレードの形状最適化。
- 発電所内の冷却水流路設計。
- 太陽熱発電システムの熱流体解析。
エネルギー分野では、効率化と安全性向上のためCFDが重要です。
ライフサイエンス
- 血管内の血流解析や心臓シミュレーション。
- 吸入薬の気流シミュレーション。
医療や生物工学においても、CFDが新たな可能性を切り開いています。
Computational Fluid Dynamics：CAEとの連携
CFDは、他のCAE技術（構造解析、熱解析など）と統合して利用されるケースが増加しています。この統合により、複雑な物理現象をより包括的に解析することが可能となります。
- 構造解析との連携：風圧が構造物に与える影響の解析。
- 熱解析との連携：エンジン内の燃焼熱や冷却性能の最適化。
- 音響解析との連携：車両や航空機の騒音低減設計。
Computational Fluid Dynamics：今後の展望
計算機の処理能力の向上やAI技術の導入により、CFDはさらなる発展が期待されています。
- AIとの融合：機械学習を活用したシミュレーション精度向上。
- リアルタイムシミュレーション：設計初期段階での即時フィードバック。
- 自動化の進展：前処理や解析プロセスの効率化。
CFDはこれからも、より効率的かつ革新的なものづくりを支える重要な技術として、進化を続けていくでしょう。
参考文献: CFD Online
Q&A
- Q: 計算流体力学はどのような分野で利用されていますか？
A: 計算流体力学は航空宇宙、自動車、化学工業など様々な分野で利用されています。 - Q: ナビエ-ストークス方程式とは何ですか？
A: ナビエ-ストークス方程式は、流体の運動を記述する基本的な方程式です。 - Q: 計算流体力学の主な利点は何ですか？
A: 計算流体力学は、実験と比較して低コストで迅速に多様なシナリオを検討できる点が利点です。
