Computer Aided Engineering：ものづくりを革新する技術
Computer Aided Engineering（CAE）は、コンピューター技術を利用して製品設計や製造、工程設計を支援する技術です。シミュレーションや数値解析を活用し、試作を行う前に製品の性能や潜在的な問題を予測・評価することにより、開発期間の短縮、コスト削減、品質向上に貢献しています。CAEは、ものづくりにおけるイノベーションを促進し、複雑な設計や解析をより効率的に行うための不可欠なツールとなっています。
Computer Aided Engineering：解析プロセス
CAEにおける典型的な作業フローは、以下のように進行します。
- 解析内容の決定: 解析を行う目的や問題の範囲を明確にし、解析の対象となる物理現象を決定します。
- 解析条件の整理: 解析の条件（材料特性、境界条件、荷重条件など）を定義し、シミュレーションに必要なパラメータを整理します。
- データ収集・CADデータ作成: 解析対象の3DモデルをCADソフトウェアで作成し、CAEソフトにインポートします。また、必要に応じて実験データやシミュレーション用の追加情報を収集します。
- プリプロセッサ：CADデータを基に、解析に必要なデータ（メッシュ生成など）を作成します。メッシュ生成では、解析対象を細かく分割し、計算の精度を向上させます。
- ソルバー：シミュレーションを実行し、数値的な計算を行います。ソルバーは、物理現象に基づく数式を解くアルゴリズムを使用して、システムの挙動を予測します。

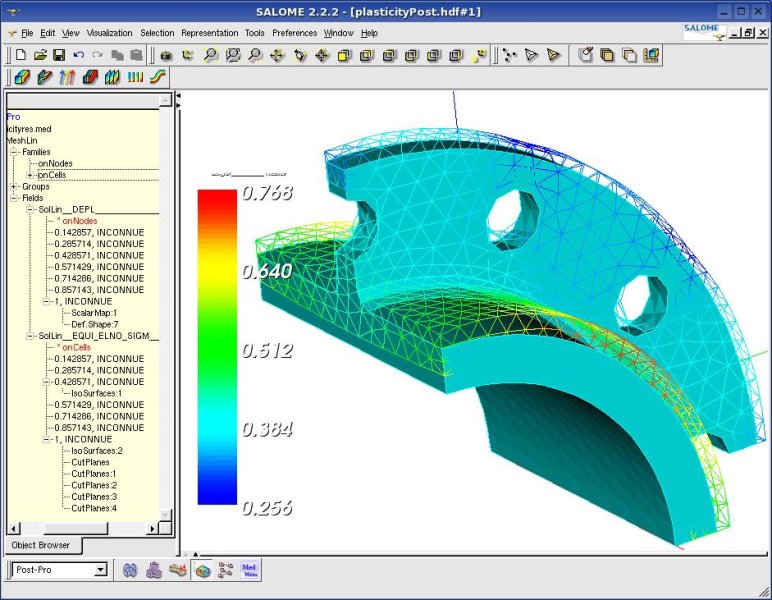

- ポストプロセッサ：シミュレーション結果を分析し、可視化します。得られたデータを元に問題点を洗い出し、設計の改善点を特定します。
CAE解析手法：シミュレーションの基盤
CAEで用いられる主な解析手法は、次の3つです。
- 有限要素法（FEM）: 複雑な構造物を小さな要素に分割し、それぞれの要素の挙動を解析する手法。主に構造解析や振動解析に使用されます。
- 有限差分法（FDM）: 微分方程式を差分近似して数値的に解く方法。主に流体解析や熱伝導解析に使用されます。
- 境界要素法（BEM）: 問題の境界部分のみを解析し、外部の影響を無視して問題を解く方法。特に弾性波動解析や電磁場解析に適しています。
これらの手法は、製品の設計段階で発生し得る問題を予測し、解決策を提案するために使われます。
CAE適用分野：幅広い産業で活用
CAEは、多岐にわたる産業分野で活用されています。代表的な分野として以下が挙げられます。
- 機械工学: 構造解析、衝撃解析、振動解析などを行い、機械部品や製品の性能向上を支援します。
- 電気・電子工学: 電磁場解析、熱解析、電気回路解析などを通じて、電子機器の設計や発熱問題に対応します。
- 建築・土木工学: 建物やインフラの強度解析、地震解析などを行い、安全な構造設計を支援します。
- 化学工学: 化学反応や流体の挙動をシミュレーションし、プロセスの最適化や新材料の開発をサポートします。
CAEとEDAの融合：半導体設計の進化
近年、CAEとEDA（Electronic Design Automation）の融合が進んでいます。半導体設計においては、製品がより複雑になり、複数の物理現象にまたがる問題への対応が求められています。特に、チップレット設計のような微細化が進む中で、CAEとEDAを統合したシミュレーションが重要な役割を果たしています。この統合により、設計と製造のプロセスを効率化し、性能や品質の向上が図られます。
CAEソフトウェア：主要メーカーと製品
CAE解析を実施するためのソフトウェアは、様々なメーカーから提供されています。代表的なソフトウェアとメーカーを以下に示します。
- TOYOTA SYSTEMS: TopCAST（鋳造シミュレーション）
- MSC Software: MSC Nastran（構造解析）、Adams（機構解析）
- Dassault Systèmes: Abaqus（構造解析）、Simulia（マルチフィジックス）
- ANSYS: Fluent（流体解析）、HFSS（電磁界解析）
- Autodesk: Moldflow（射出成形解析）、CFD（流体解析）
- Siemens: NX（CAD/CAE統合）、STAR-CCM+（流体解析）
- Altair Engineering: HyperMesh（プリ/ポスト処理）、OptiStruct（構造解析）
- ESI Group: PAM-CRASH（衝撃解析）、SYSWELD（溶接解析）
- Cadence Design Systems: NUMECA（流体解析）
- COMSOL: COMSOL Multiphysics（マルチフィジックス）
これらのソフトウェアは、解析の精度と効率を高めるために必要不可欠なツールとして、多くの業界で利用されています。
解析の種類：多様な物理現象に対応
CAEでは、さまざまな物理現象に対応する解析が可能です。以下は代表的な解析の種類です。
- 構造解析、応力解析、振動解析、衝撃解析
- 流体解析、伝熱解析、電磁場解析
- 機構解析、音響解析、疲労解析
- 複合材解析、溶接解析、鋳造解析
- 積層造形解析（3Dプリンティング解析）、その他
これらの解析は、製品の性能や安全性を確認し、設計の最適化を進めるために不可欠です。
プリ/ポスト処理ソフトウェア：解析を支援
CAE解析を行う際には、解析データの前処理（プリプロセッサ）および後処理（ポストプロセッサ）を支援するソフトウェアが重要な役割を担います。代表的なソフトウェアとしては、Altair HyperMesh、Siemens Femap、MSC Patranなどがあります。これらは、解析データの作成や結果の解析を効率的に行うために使用されます。
CAE技術は、ものづくりの全工程において、設計から製造、そして最終的な製品の品質向上に至るまで、強力な支援を提供します。AIや機械学習との連携により、今後さらに進化し、より高精度で効率的なシミュレーションが可能になると期待されています。
参考文献: Computer-Aided Engineering - ScienceDirect Topics
よくある質問 (QA)
Q1: CAEとCADの違いは何ですか？
A1: CADは設計作成を主な目的とし、CAEはその設計に対する解析とシミュレーションに焦点を当てています。
Q2: CAEはどのような業界で使用されていますか？
A2: 自動車、航空宇宙、電子機器、建設など、幅広い業界で使用されています。
Q3: AIがCAEにどのように影響を与えますか？
A3: AIはデータ解析とモデル構築を最適化し、より迅速で正確な設計意思決定を実現します。
