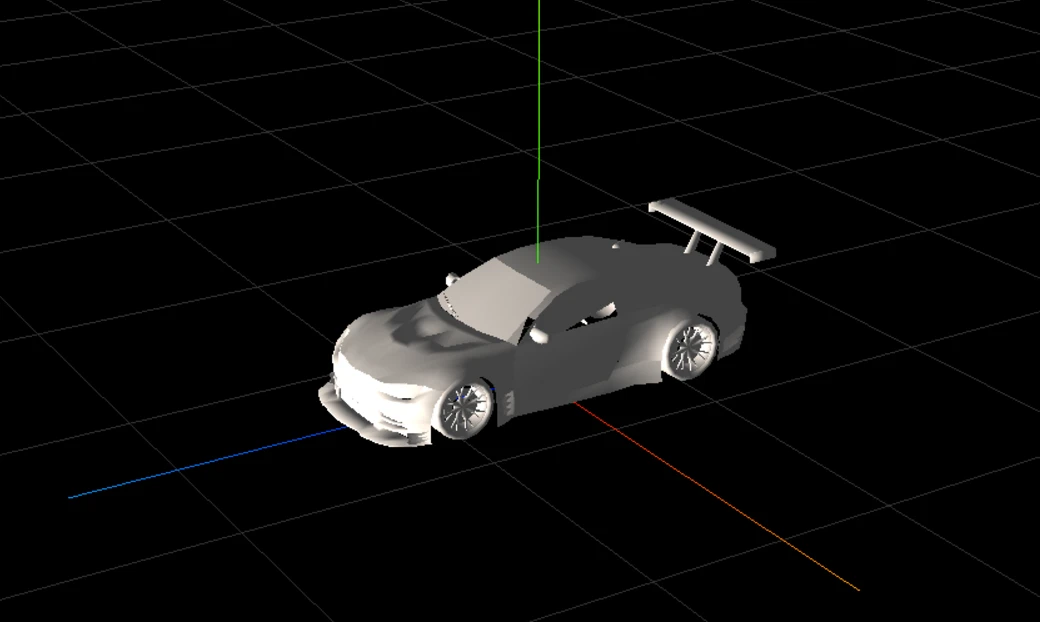

Angular 3D Model ViewerでSTLモデルを簡単に表示する方法

この記事では、AngularでSTLモデルを表示するためのライブラリ「angular-stl-model-viewer」の使用方法を解説します。3Dモデルを簡単に組み込むことができ、インタラクティブな体験をウェブアプリケーションに追加することができます。

AngularとCesium.jsを使って3Dモデルを動かすところまでやってみた

Cesium.jsをAngularアプリケーションの中で使うことになったので、知見を共有しようと思います。
割と基礎的な内容ですが、英語のドキュメントを読むのに辛い思いをしたので備忘録を兼ねて投稿します。願わくば誰かの役に立たんことを……。

Angularでの3Dモデル表示の利点

Angularを使用することにより、開発者はシンプルで効率的に3Dモデルをウェブアプリケーションに統合できます。このライブラリは、直感的なAPIを提供し、ユーザーがインタラクティブな3D体験を得られるように設計されています。また、高度なレンダリング機能を持つため、複雑なモデルの描画もスムーズに行えます。

Cesium.jsとは？

Cesium.jsの説明についてはこちらの記事で基本的なところは解説しているので、省きます。
https://qiita.com/keijipoon/items/615ebaf7561a27d744f5

準備

まずは新しいAngularのプロジェクトを作ります。

ng new cesium-project

プロジェクトに移動し、ng serveでサーバが起動しているかを確認します。


cd cesium-project
ng serve

確認したらサーバを停止し、AngularCLIからライブラリを追加。ここまでやったら準備は一旦完了です。

ng add angular-cesium

npmコマンドでマニュアルインストール可能ですが、設定が面倒くさいです。何かの理由でマニュアルインストールする場合は下記参照。
https://docs.angular-cesium.com/getting-started/installation

地形と構造物の表示

さて、まずは地図の表示をしますので新規にコンポーネントを作成しましょう。
下記コマンドでmapコンポーネントを作成します。


cd src/app
ng g c map

map.component.htmlを以下のように書き換えます。

map.component.html

<div id="cesiumContainer"></div>

map.component.tsを以下のように書き換えます。

map.component.ts


import { Component, OnInit } from "@angular/core";

@Component({
  selector: "app-map",
  templateUrl: "./map.component.html",
  styleUrls: ["./map.component.scss"],
})
export class MapComponent implements OnInit {
  constructor() {}

  ngOnInit(): void {
    const viewer = new Cesium.Viewer("cesiumContainer", {
      terrainProvider: Cesium.createWorldTerrain(), //地形情報を表示するオプション
    });
    viewer.scene.primitives.add(Cesium.createOsmBuildings()); //OpenStreetMapというプロジェクトで作成された簡易なモデルを表示できる
    viewer.camera.flyTo({ //目的の座標にカメラを向ける処理
      destination: Cesium.Cartesian3.fromDegrees(139.767125, 35.681236, 1000), //経度,緯度,高さの順に指定
    });
  }
}

ここで、app.component.htmlを以下のように書き換えます。

app.component.html

<router-outlet></router-outlet>

app-routing.module.tsも書き換えましょう。

app-routing.module.ts


import { NgModule } from "@angular/core";
import { Routes, RouterModule } from "@angular/router";
import { MapComponent } from "./map/map.component";

const routes: Routes = [{ path: "", component: MapComponent }];

@NgModule({
  imports: [RouterModule.forRoot(routes)],
  exports: [RouterModule],
})
export class AppRoutingModule {}

ここまで来たら、再度ng serveでサーバを起動。
すると下記画像のように東京駅周辺の地図情報を3D表示することができました。

軌跡を表示する

map.component.tsのngOnInit()の中に下記の処理を追加します。
もちろんリストの中の値は適当です。

map.component.ts


//軌跡表示
viewer.entities.add({
  polyline: {
    positions: Cesium.Cartesian3.fromDegreesArrayHeights([
      139.767125, 35.681236, 300,
      139.768, 35.682, 300,
      139.7685, 35.681, 300,
      139.769, 35.683, 300,
      139.768, 35.683, 300,
    ]),
    width: 5,
    material: Cesium.Color.RED,
  },
});

保存して画面を確認します。赤いラインが表示されているのがわかります。

軌跡上を動くオブジェクトを表示する

map.component.tsのngOnInit()の中に下記の処理を追加します。
フリーで転がっていたドローンのモデル(.glb形式)をダウンロードし、src/assetsに入れました。

map.component.ts


//アニメーションの処理。
let czml = [
  {
    //Cesium特有のczmlというJSON形式のデータを作る
    id: "document",
    name: "CZML",
    version: "1.0",
    clock: {
      //アニメーションのループ間隔を指定する
      interval: "2020-09-02T12:00:00Z/2020-09-02T12:00:08Z", //画面下部のタイムバーの始値と終値を定義する。ここにはフライト開始時刻と終了時刻を入れる
      currentTime: "2020-09-02T12:00:00Z", //フライト開始時刻を入れる
      multiplier: 1, //n倍速の指定。固定値にするかは要検討。
      range: "LOOP_STOP",
      step: "SYSTEM_CLOCK_MULTIPLIER",
    },
  },
  {
    id: "drone",
    name: "drone",
    availability: "2020-09-02T12:00:00Z/2020-09-02T12:00:08Z", //ここにフライト開始時刻とフライト終了時刻を指定する
    position: {
      epoch: "2020-09-02T12:00:00Z",
      cartographicDegrees: [
        //秒,経度,緯度,高さの順番
        0, 139.767125, 35.681236, 300,
        2, 139.768, 35.682, 300,
        4, 139.7685, 35.681, 300,
        6, 139.769, 35.683, 300,
        8, 139.768, 35.683, 300,
      ],
    },
    model: {
      gltf: "assets/drone.glb", //3Dモデルの指定
      outlineColor: {
        rgba: [0, 0, 0, 255],
      },
    },
  },
];
viewer.dataSources.add(Cesium.CzmlDataSource.load(czml));

保存して画面を表示し、画面左下の再生ボタンをクリックするとアニメーションが行われるはずです。

総括

この界隈はあまり日本語のドキュメントがなく、苦労したので何かの役に立てば幸いです。
座標データを取得できるハードウェアなどと連携できれば、いろいろな可能性が見えてきそうです。

参考文献

次のリンクを参照してください。
angular-stl-model-viewer GitHub

Q&A

Q1: STLモデルをどこに保存すればよいですか？

A1: STLモデルは、アプリケーションの公開フォルダ内に保存し、正しいパスを指定してください。

Q2: 他の3Dモデル形式はサポートされていますか？

A2: 現在、angular-stl-model-viewerはSTL形式のみサポートしていますが、他の形式をサポートするプラグインを開発することが可能です。

Q3: モデルはどのようにインタラクティブに操作できますか？

A3: angular-stl-model-viewerは、マウスやタッチ操作によるズームや回転が可能です。ユーザーが直感的に操作できます。
